Описание

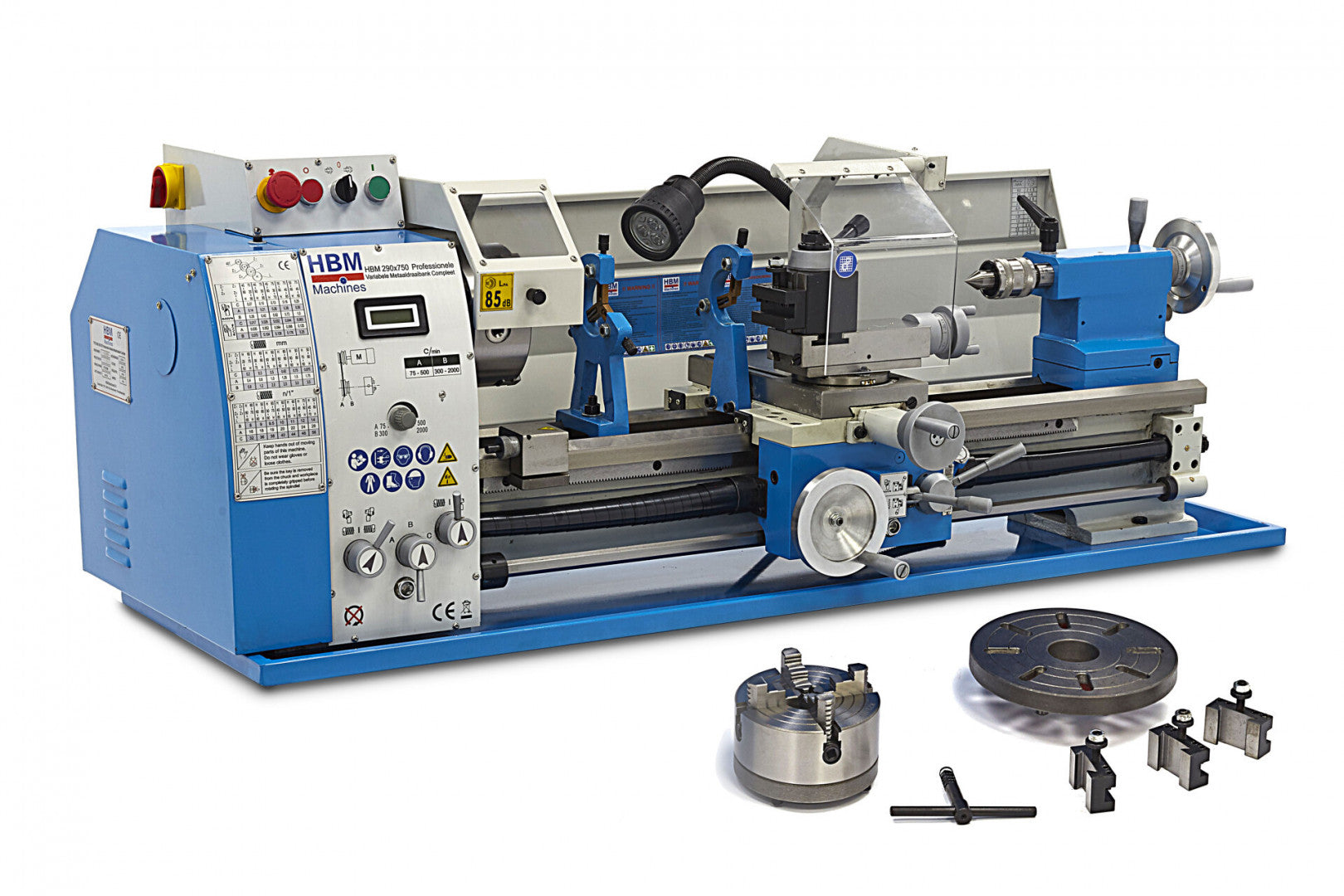

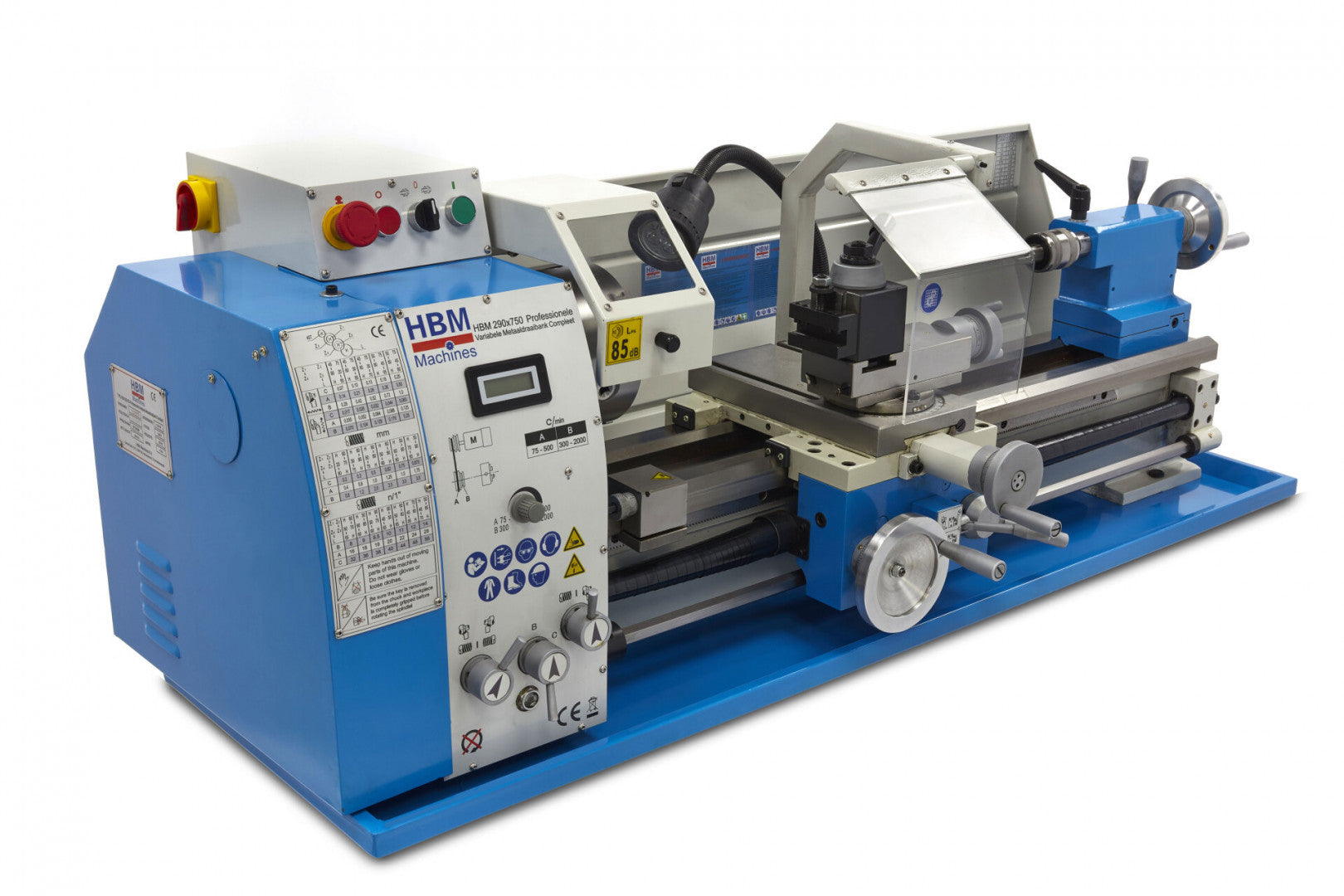

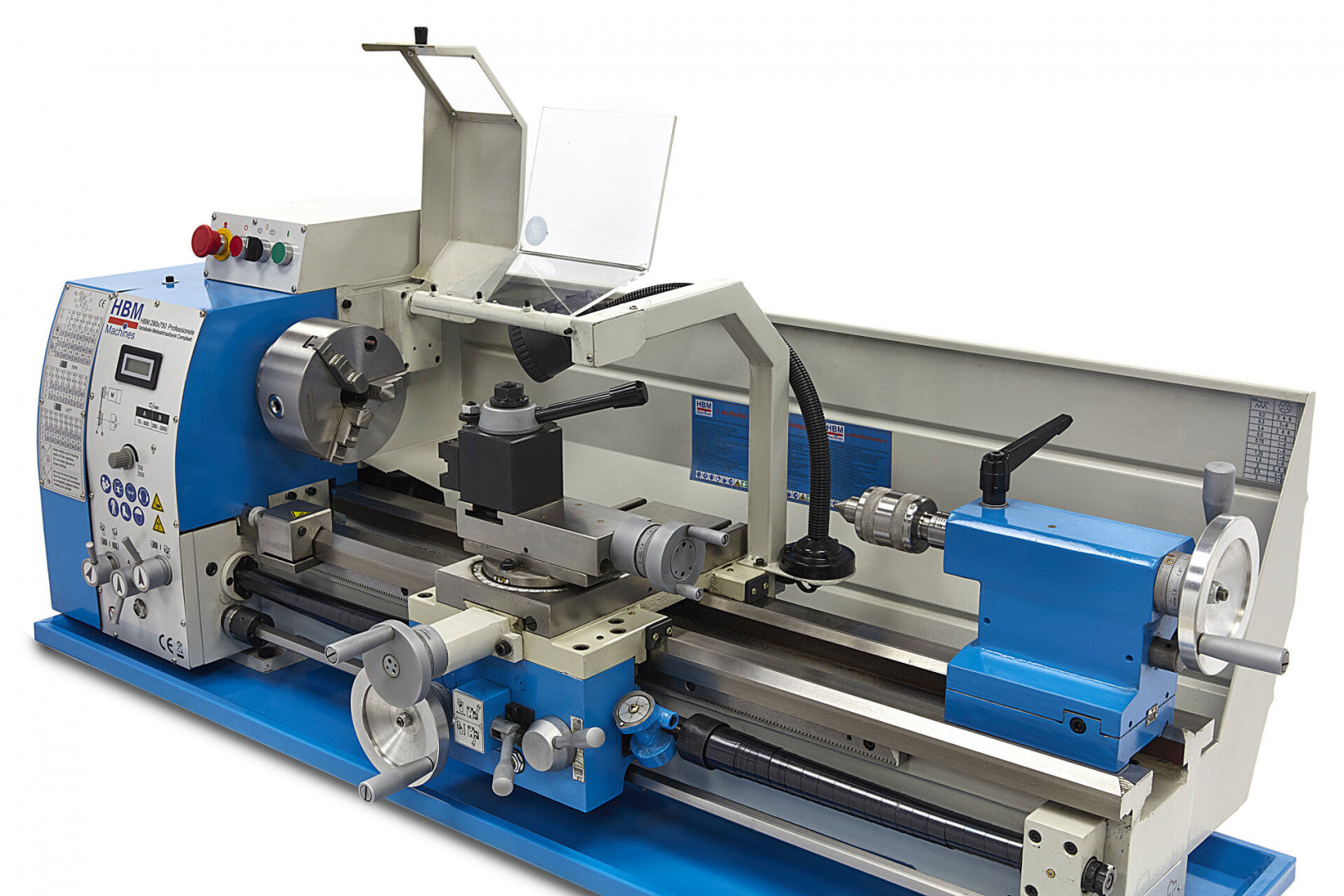

Металният струг има диаметър на въртене над слоя 290 мм и над напречната опора от 170 мм. Височината на центъра е 140 мм, а разстоянието между центровете е 750 мм. Разполага с легло с ширина 180 мм и има опора за длето максимум 16 х 16 мм. Преместването на напречната опора е 165 мм, а изместването на коничната опора е 80 мм. Връзката на главния вал е MC 5, докато тази на пиньона е MC 3. Скорост 1 от 75 до 500 оборота / минута, а скорост 2 варира от 300 до 2000 оборота / минута. Мощността на двигателя е 1500 W / 2 CP, със захранване при източник 230 V. Теглото на продукта е 250 кг, с размери 131 х 62 х 50 см. Интервалите на рязане за имперската система са 8 - 56 TPI с 21 позиции, а за метричната система 0,2 - 3,5 мм, с 18 позиции. Ходът на стрелата е 80 мм, с пиньон с диаметър 30 мм, а диаметърът на главния вал е 38 мм.
Технически данни:
- Диаметър на въртене над леглото: 290 мм.
- Диаметър на въртене над напречната опора: 170 мм.
- Централна височина: 140 мм.
- Разстояние между центровете: 750 мм.
- Максимална опора за длето: 16 x 16 мм.
- Ширина на леглото: 180 мм.
- Изместване на напречната опора: 165 мм.
- Разместване на коничната опора: 80 мм.
- Диаметър на главния вал: 38 мм.
- Регистрация на основната ос: MC 5.
- Скорост 1 от 75 до 500 об / мин.
- Скорост 2 от 300 до 2000 об / мин.
- Диапазон на рязане на имперски резби: 8 - 56 TPI. (21 позиции)
- Обхват на рязане на метрична резба: 0,2 - 3,5 мм. (18 позиции)
- Надлъжни скорости на подаване от 0,07 до 0,52 мм x O / min.
- Напречни скорости на подаване от 0,017 до 0,25 мм x O / min.
- Ход на стрелката: 80 мм.
- Диаметър на щифта: 30 мм.
- Регистрация на щифтове: MC 3.
- Мощност на двигателя: 1500 Watt / 2 HP.
- Напрежение: 230 волта.
- Тегло: 250 кг.
- Размери на поставяне 131 x 62 x 50 см.
- Размери на опаковката 145 x 75 x 70 см.
Референтен номер: 9725
